номенклатурный номер |
0191150003
|
---|---|
производитель | Molex |
Прочие номера деталей |
900-0191150003-ND
WM18326-NDR
900-0191150003
19115-0003
19115-0003-C
AA-8191-08
191-15-0003-C
WM18326
WM18326-ND
191150003
|

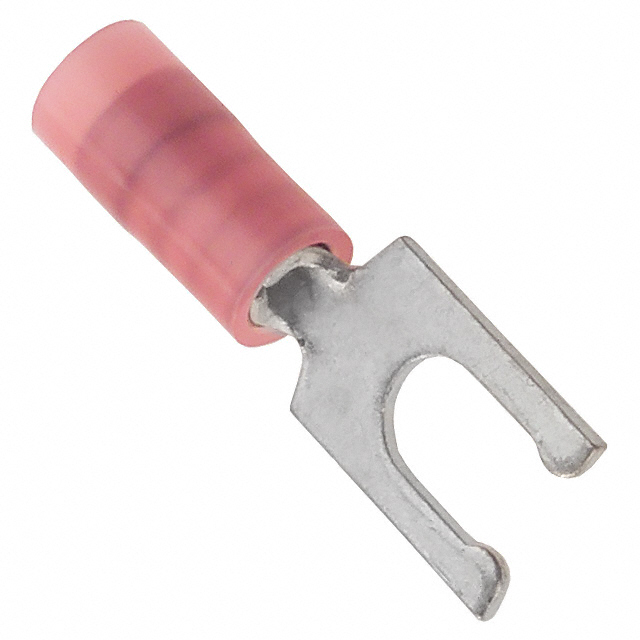

описание | CONN SPADE TERM 18-22AWG #8 RED |
подробное описание | Red 8 Stud Spade Terminal Connector Crimp 18-22 AWG |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Molex | |
серия |
Avikrimp
|
|
упаковка |
Масса
|
|
Статус | Obsolete | |
Контакт Готово | Electro-Tin | |
Цвет | Red | |
Тип монтажа | Free Hanging (In-Line) | |
Калибр провода | 18-22 AWG | |
Изоляция | Insulated | |
Тип терминала | Spring, Snap | |
Размер шпильки/вкладки | 8 Stud | |
Общая длина | 0.880" (22.35mm) | |
Прекращение действия | Crimp | |
Материал - Изоляция | Polyamide (PA), Nylon | |
Ширина — внешние края | 0.290" (7.37mm) | |
Контактный материал | Copper | |
Диаметр изоляции | 0.144" (3.65mm) | |
Длина — от центра кольца до окончания | 0.235" (5.97mm) | |
Длина – окончание | 0.400" (10.16mm) | |
Язык внутри отверстия | 0.137" (3.48mm) |
Тип ресурса | ссылка | |
---|---|---|
Правила | 0191150003 | |
Правила | 0190440069 Drawing/Datasheet |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8536.90.4000 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | Соответствует стандарту RoHS |
