10-89-1681

номенклатурный номер
10-89-1681
производитель Molex
Прочие номера деталей
WM6868-ND
10891681
0010-89-1681-E
0010891681
WM6868
0010-89-1681
10-89-1681-E
10-89-1681-ND
0010891681-E
10891681-E

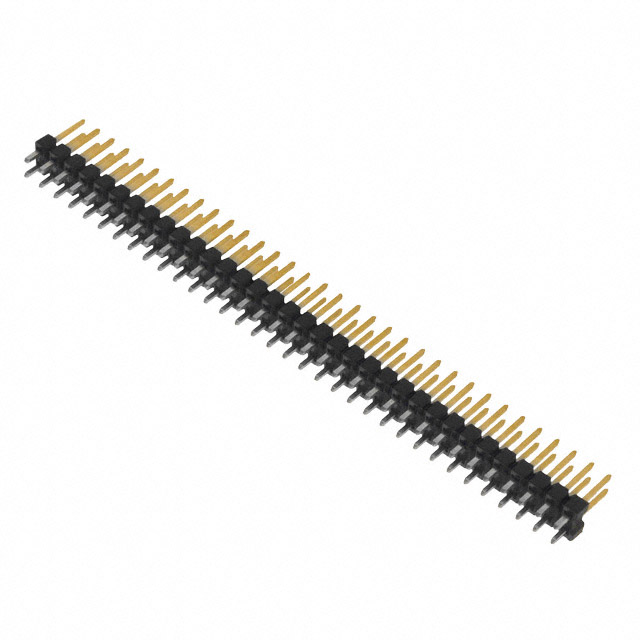

описание CONN HEADER VERT 68POS 2.54MM
подробное описание Connector Header Through Hole 68 position 0.100" (2.54mm)
Спецификация Datasheet

продуктовые свойства

категория
производитель Molex
серия
C-Grid 8624
упаковка
Масса
Статус Obsolete
Тип разъема Header, Breakaway
Тип монтажа Through Hole
Количество позиций 68
Количество строк 2
Стиль Board to Board or Cable
Приложения Automotive, General Purpose, Lighting, Medical, Telecommunications
Тип контакта Male Pin
Тип крепления Push-Pull
Количество загруженных позиций All
Прекращение действия Solder
Класс воспламеняемости материала UL94 V-0
Контактный материал Phosphor Bronze
Цвет изоляции Black
Подача - Спаривание 0.100" (2.54mm)
Контактная отделка — спаривание Gold
Толщина контактного покрытия — сопряжение 15.0µin (0.38µm)
Контактное завершение – сообщение Tin
Толщина контактного покрытия — стойка 74.8µin (1.90µm)
Форма контакта Square
Длина контакта — сообщение 0.107" (2.71mm)
Высота изоляции 0.090" (2.29mm)
окутывание Unshrouded
Общая длина контакта 0.437" (11.10mm)
Изоляционный материал Polyester, Glass Filled
Расстояние между строками — спаривание 0.100" (2.54mm)
Длина контакта – сопряжение 0.240" (6.10mm)

медиа и загрузка

Тип ресурса ссылка
Правила 10-89-1681

сектор окружающей среды и экспортные категории

свойство Описание
ECCN EAR99
HTSUS 8536.69.4040
Уровень чувствительности к влаге (MSL) 1 (Unlimited)
Достигнуто состояние REACH REACH Unaffected
Состояние RoHS RoHS non-compliant

Obsolete

Производство этого продукта прекращено.
