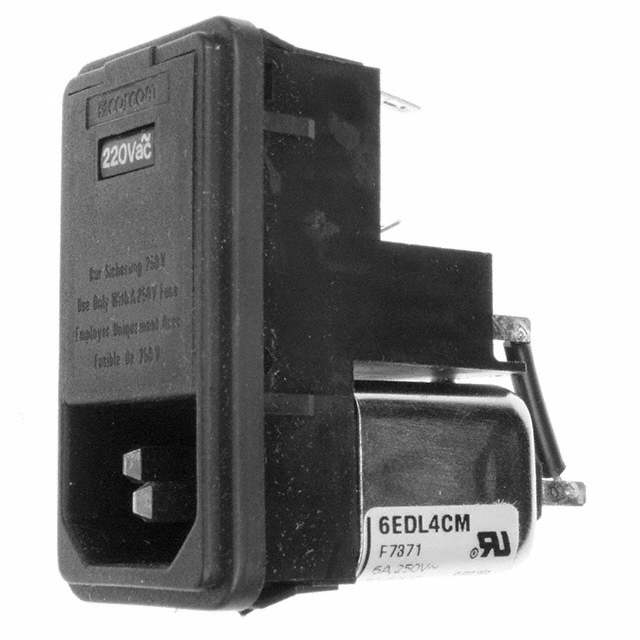

6EDL4CM

номенклатурный номер
6EDL4CM
производитель TE Connectivity Corcom Filters
Прочие номера деталей
CCM1061-ND
2-1609122-5
2266-6EDL4CM
2-6609122-5
CCM1061
CCM1061-NDR
описание PWR ENT MOD RCPT IEC320-C14 PNL
подробное описание Power Entry Connector Receptacle, Male Blades - Module IEC 320-C14 Panel Mount, Snap-In
Спецификация Datasheet

продуктовые свойства

категория
производитель TE Connectivity Corcom Filters
серия
L, Corcom
упаковка
Масса
Статус Obsolete
Функции Voltage Selector
Тип фильтра Filtered (EMI, RFI) - Commercial
Тип разъема Receptacle, Male Blades - Module
Тип монтажа Panel Mount, Snap-In
Количество позиций 3
Прекращение действия Quick Connect - 0.110" (2.8mm)
Утверждающее агентство CSA, SEMKO, SEV, UL, VDE
Толщина панели 0.031" ~ 0.126" (0.79mm ~ 3.20mm)
Размеры выреза в панели Variable Size
Стиль разъема IEC 320-C14
Вмещает предохранитель Yes (Fuse Not Included)
Функции переключателя Switch On-Off
Держатель предохранителя, ящик Fuse Holder, Twin Fused
Текущий рейтинг — вход прибора 6A
Номинальное напряжение — вход прибора 120/250VAC
Текущий рейтинг – Фильтр 6A

медиа и загрузка

Тип ресурса ссылка
Правила 6EDL4CM
Правила 6EDL4CM
Правила Corcom EMI/RFI Filter Selector Chart
Правила Mult Devs - End Of Life 19/NOV/2020
Правила 2-6609122-5.pdf

сектор окружающей среды и экспортные категории

свойство Описание
ECCN EAR99
HTSUS 8536.30.8000
Уровень чувствительности к влаге (MSL) не поддерживается
Состояние RoHS Соответствует стандарту RoHS

Obsolete

Производство этого продукта прекращено.
