номенклатурный номер |
74LVC86AMTR
|
---|---|
производитель | STMicroelectronics |
Прочие номера деталей |
497-1078-2-ND
497-1078-1-ND
-497-1078-2
497-1078-1
-497-1078-1
497-1078-6
497-1078-2
-497-1078-6
|
описание | IC GATE XOR 4CH 2-INP 14SO |
подробное описание | XOR (Exclusive OR) IC 4 Channel 14-SO |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | STMicroelectronics | |
серия |
74LVC
|
|
упаковка |
Лента и катушка (TR)
Разрезанная лента (CT)
|
|
Статус | Obsolete | |

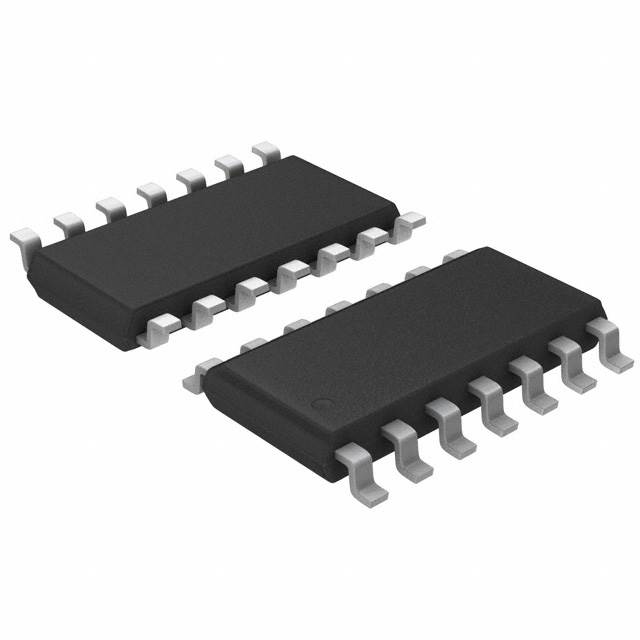

Пакет/кейс | 14-SOIC (0.154", 3.90mm Width) | |
Тип монтажа | Surface Mount | |
Тип логики | XOR (Exclusive OR) | |
Рабочая Температура | -55°C ~ 125°C | |
Напряжение питания | 1.65V ~ 3.6V | |
Ток — выходной высокий, низкий | 24mA, 24mA | |
Количество входов | 2 | |
Пакет устройств поставщика | 14-SO | |
Входной логический уровень — высокий | 1.07V ~ 2V | |
Входной логический уровень — низкий | 0.58V ~ 0.8V | |
Макс. задержка распространения @ V, Макс. CL | 5ns @ 3.3V, 50pF | |
Количество цепей | 4 | |
Ток – режим покоя (макс.) | 10 µA |
Тип ресурса | ссылка | |
---|---|---|
Правила | 74LVC86AMTR |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | RoHS non-compliant |
