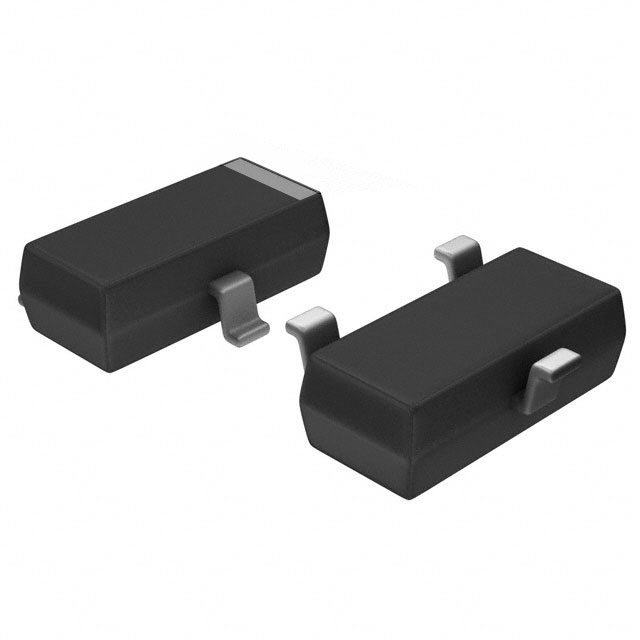

AO3402

номенклатурный номер
AO3402
производитель Alpha and Omega Semiconductor, Inc.
Прочие номера деталей
785-1002-2-ND
785-1002-1-ND
785-1002-6-ND
785-1002-1
785-1002-2
5202-AO3402TR
785-1002-6
описание MOSFET N-CH 30V 4A SOT23-3L
подробное описание N-Channel 30 V 4A (Ta) 1.4W (Ta) Surface Mount SOT-23-3
Спецификация Datasheet

продуктовые свойства

категория
производитель Alpha and Omega Semiconductor, Inc.
серия
упаковка
Лента и катушка (TR)
Разрезанная лента (CT)
Статус Not For New Designs
Пакет/кейс 3-SMD, SOT-23-3 Variant
Тип монтажа Surface Mount
Рабочая Температура -55°C ~ 150°C (TJ)
Технологии MOSFET (Metal Oxide)
Тип полевого транзистора N-Channel
Ток — непрерывный сток (Id) при 25°C 4A (Ta)
Rds включен (макс.) @ Id, Vgs 55mOhm @ 4A, 10V
Рассеиваемая мощность (макс.) 1.4W (Ta)
Vgs(th) (Макс) @ Id 1.4V @ 250µA
Пакет устройств поставщика SOT-23-3
Напряжение привода (макс. показания включены, мин. значения включены) 2.5V, 10V
ВГС (Макс) ±12V
Напряжение стока к источнику (Vdss) 30 V
Заряд затвора (Qg) (Макс.) @ Vgs 4.34 nC @ 4.5 V
Входная емкость (СНПЧ) (макс.) @ Vds 390 pF @ 15 V

медиа и загрузка

Тип ресурса ссылка
Правила AO3402
Правила AOS Green Policy
Правила Mult Dev A/T Site 22/Apr/2021
Правила AO34xx Series SOT-23 Side
Правила AO34xx Series SOT-23 End
Правила AO34xx Series SOT-23 Top

сектор окружающей среды и экспортные категории

свойство Описание
ECCN EAR99
HTSUS 8541.29.0095
Уровень чувствительности к влаге (MSL) 1 (Unlimited)
Достигнуто состояние REACH REACH Unaffected
Состояние RoHS Соответствует стандарту RoHS

текущий товар: 12581

сразу отправляется
Не рекомендуется для новых проектов
