номенклатурный номер |
IRFP150
|
---|---|
производитель | Harris Corporation |
Прочие номера деталей |
2156-IRFP150-HC-ND
2156-IRFP150-HC
HARHARIRFP150
|

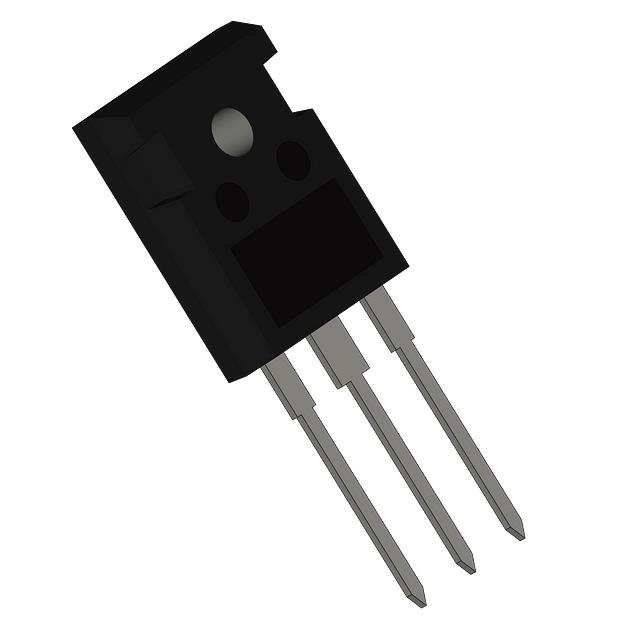

описание | MOSFET N-CH 100V 41A TO247-3 |
подробное описание | N-Channel 100 V 41A (Tc) 230W (Tc) Through Hole TO-247AC |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Harris Corporation | |
серия | ||
упаковка |
Трубка
|
|
Статус | Obsolete | |
Пакет/кейс | TO-247-3 | |
Тип монтажа | Through Hole | |
Рабочая Температура | -55°C ~ 175°C (TJ) | |
Технологии | MOSFET (Metal Oxide) | |
Тип полевого транзистора | N-Channel | |
Ток — непрерывный сток (Id) при 25°C | 41A (Tc) | |
Rds включен (макс.) @ Id, Vgs | 55mOhm @ 25A, 10V | |
Рассеиваемая мощность (макс.) | 230W (Tc) | |
Vgs(th) (Макс) @ Id | 4V @ 250µA | |
Пакет устройств поставщика | TO-247AC | |
Напряжение привода (макс. показания включены, мин. значения включены) | 10V | |
ВГС (Макс) | ±20V | |
Напряжение стока к источнику (Vdss) | 100 V | |
Заряд затвора (Qg) (Макс.) @ Vgs | 140 nC @ 10 V | |
Входная емкость (СНПЧ) (макс.) @ Vds | 2800 pF @ 25 V |
Тип ресурса | ссылка | |
---|---|---|
Правила | IRFP150 |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Состояние RoHS | RoHS non-compliant |
