номенклатурный номер |
IXFH26N50
|
---|---|
производитель | Littelfuse / IXYS RF |
Прочие номера деталей |
IXFH26N50-ND
IXFH26N50-NDR
|

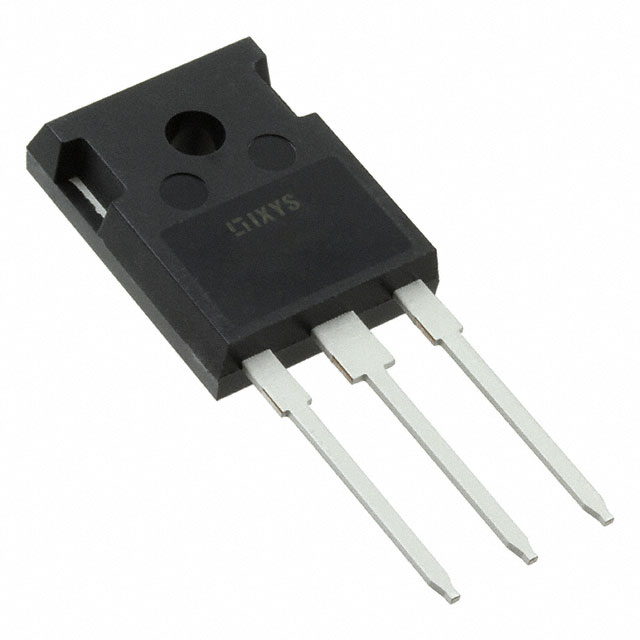

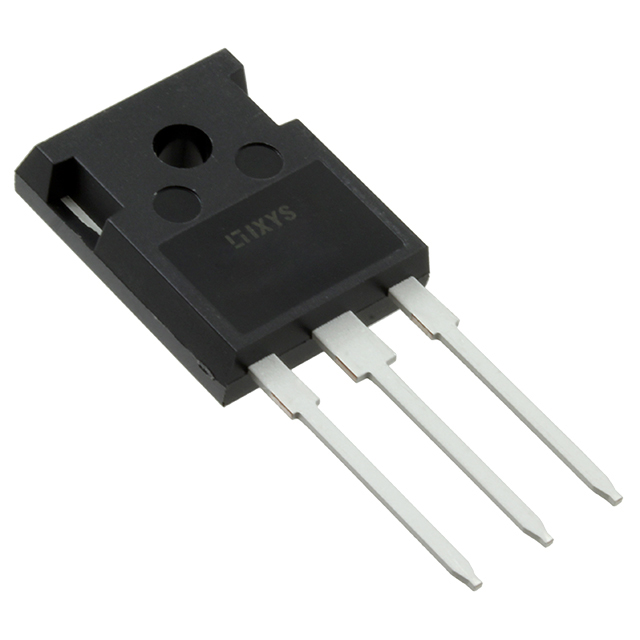

описание | MOSFET N-CH 500V 26A TO247AD |
подробное описание | N-Channel 500 V 26A (Tc) 300W (Tc) Through Hole TO-247AD (IXFH) |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Littelfuse / IXYS RF | |
серия |
HiPerFET™
|
|
упаковка |
Трубка
|
|
Статус | Not For New Designs | |
Пакет/кейс | TO-247-3 | |
Тип монтажа | Through Hole | |
Рабочая Температура | -55°C ~ 150°C (TJ) | |
Технологии | MOSFET (Metal Oxide) | |
Тип полевого транзистора | N-Channel | |
Ток — непрерывный сток (Id) при 25°C | 26A (Tc) | |
Rds включен (макс.) @ Id, Vgs | 200mOhm @ 13A, 10V | |
Рассеиваемая мощность (макс.) | 300W (Tc) | |
Vgs(th) (Макс) @ Id | 4V @ 4mA | |
Пакет устройств поставщика | TO-247AD (IXFH) | |
Напряжение привода (макс. показания включены, мин. значения включены) | 10V | |
ВГС (Макс) | ±20V | |
Напряжение стока к источнику (Vdss) | 500 V | |
Заряд затвора (Qg) (Макс.) @ Vgs | 160 nC @ 10 V | |
Входная емкость (СНПЧ) (макс.) @ Vds | 4200 pF @ 25 V |
Тип ресурса | ссылка | |
---|---|---|
Правила | IXFH26N50 |
свойство | Описание | |
---|---|---|
California Prop 65 | California Prop 65 Information | |
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Уровень чувствительности к влаге (MSL) | не поддерживается | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | Соответствует стандарту RoHS |
