M80-5301442

номенклатурный номер
M80-5301442
производитель Harwin
Прочие номера деталей
952-1018-5-ND
3937-M80-5301442
952-1018-5
M805301442

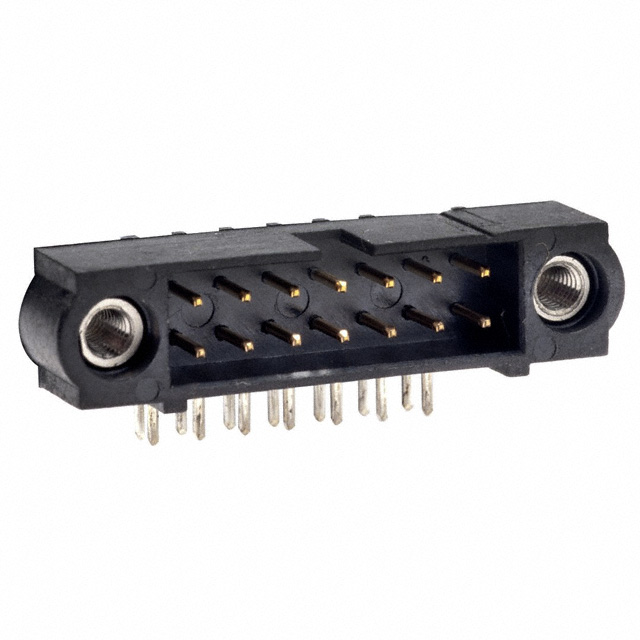

описание CONN HEADER R/A 14POS 2MM
подробное описание Connector Header Through Hole, Right Angle 14 position 0.079" (2.00mm)
Стандартный срок поставки 16 weeks
Спецификация Datasheet

продуктовые свойства

категория
производитель Harwin
серия
Datamate J-Tek
упаковка
Трубка
Статус Active
Функции Keying Slot, Mating Flange
Тип разъема Header
Уровень напряжения 800V
Текущий рейтинг (А) 2.2A
Тип монтажа Through Hole, Right Angle
Количество позиций 14
Количество строк 2
Стиль Board to Board or Cable
Рабочая Температура -55°C ~ 125°C
Тип контакта Male Pin
Тип крепления Threaded
Количество загруженных позиций All
Прекращение действия Solder
Класс воспламеняемости материала UL94 V-0
Контактный материал Phosphor Bronze
Цвет изоляции Black
Подача - Спаривание 0.079" (2.00mm)
Контактная отделка — спаривание Gold
Толщина контактного покрытия — сопряжение 29.5µin (0.75µm)
Контактное завершение – сообщение Tin
Толщина контактного покрытия — стойка 118.1µin (3.00µm)
Форма контакта Circular
Длина контакта — сообщение 0.118" (3.00mm)
Высота изоляции 0.218" (5.55mm)
окутывание Shrouded - 4 Wall
Изоляционный материал Polyphenylene Sulfide (PPS), Glass Filled
Расстояние между строками — спаривание 0.079" (2.00mm)

медиа и загрузка

Тип ресурса ссылка
Правила M80-5301442
Правила M80, M83 Series Spec Sheet
Правила M80-001
Правила M80-0110001
Правила M80-5300422
Правила Harwin REACH
Правила RoHS Cert M80-5301442
Правила Dual Row R/A Header

сектор окружающей среды и экспортные категории

свойство Описание
ECCN EAR99
HTSUS 8536.69.4040
Уровень чувствительности к влаге (MSL) 1 (Unlimited)
Достигнуто состояние REACH REACH Unaffected
Состояние RoHS Соответствует стандарту RoHS
