номенклатурный номер |
MAX1144BCAP+
|
---|---|
производитель | Maxim Integrated / Analog Devices |
Прочие номера деталей |
MAX1144BCAP+-ND
175-MAX1144BCAP+
175-MAX1144BCAP+-ND
505-MAX1144BCAP+
|
описание | IC ADC 14BIT 150KSPS 20-SSOP |
подробное описание | 14 Bit Analog to Digital Converter 1 Input 1 SAR 20-SSOP |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Maxim Integrated / Analog Devices | |
серия | ||
упаковка |
Трубка
|
|
Статус | Obsolete | |

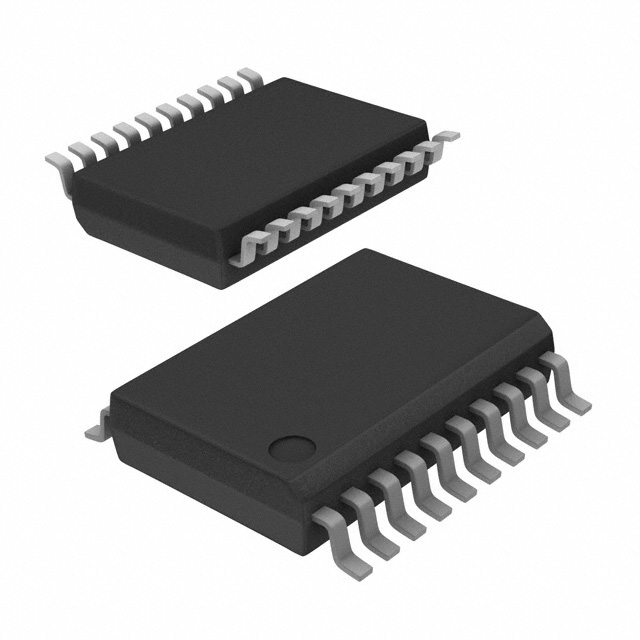

Пакет/кейс | 20-SSOP (0.209", 5.30mm Width) | |
Тип монтажа | Surface Mount | |
Количество битов | 14 | |
Конфигурация | S/H-ADC | |
Интерфейс данных | SPI | |
Тип ссылки | External | |
Рабочая Температура | 0°C ~ 70°C | |
Напряжение питания, аналоговое | 3.135V ~ 3.465V | |
Напряжение питания, цифровое | 3.135V ~ 3.465V | |
Частота выборки (в секунду) | 150k | |
Тип ввода | Single Ended | |
Количество входов | 1 | |
Пакет устройств поставщика | 20-SSOP | |
Архитектура | SAR | |
Соотношение - S/H:ADC | 1:1 | |
Количество аналого-цифровых преобразователей | 1 |
Тип ресурса | ссылка | |
---|---|---|
Правила | Analysis of ADC System Distortion Caused by Source Resistance | |
Правила | Analog ICs for Low Voltage Systems | |
Правила | Maxim Integrated RoHS Cert | |
Правила | Maxim Integrated REACH | |
Правила | Material Declaration MAX1144BCAP+ | |
Правила | Mult Dev OBS 03/Sep/2021 | |
Правила | Part Numbering System |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | Соответствует стандарту RoHS |
