STGF10NC60KD

номенклатурный номер
STGF10NC60KD
производитель STMicroelectronics
Прочие номера деталей
497-5114-5-ND
497-5114-5
описание IGBT 600V 9A 25W TO220FP

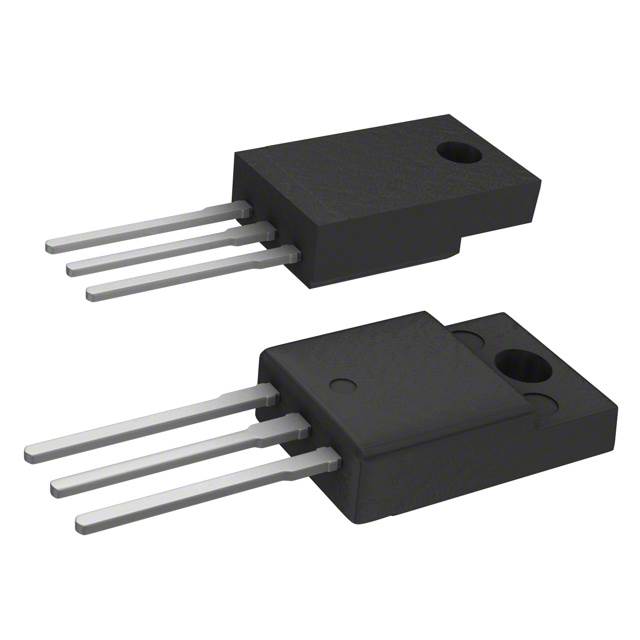

подробное описание IGBT 600 V 9 A 25 W Through Hole TO-220FP
Стандартный срок поставки 14 weeks
Спецификация Datasheet

продуктовые свойства

категория
производитель STMicroelectronics
серия
PowerMESH™
упаковка
Трубка
Статус Active
Пакет/кейс TO-220-3 Full Pack
Тип монтажа Through Hole
Рабочая Температура -55°C ~ 150°C (TJ)
Тип ввода Standard
Время обратного восстановления (trr) 22 ns
Vce(on) (Макс) @ Vge, Ic 2.5V @ 15V, 5A
Пакет устройств поставщика TO-220FP
Td (вкл/выкл) при 25°C 17ns/72ns
Переключение энергии 55µJ (on), 85µJ (off)
Условия испытания 390V, 5A, 10Ohm, 15V
Заряд от ворот 19 nC
Ток-Коллектор (Ic) (Макс) 9 A
Напряжение – пробой коллектор-эмиттер (макс.) 600 V
Ток-коллекторный импульсный (Icm) 30 A
Мощность - Макс. 25 W

медиа и загрузка

Тип ресурса ссылка
Правила STGF10NC60KD
Other Related Documents STGF10NC60KD View All Specifications
видеофайл Traction Inverter Power Stages in Electric Vehicles
Специальные продукты Tail-Less 600 V IGBT V Series
PCN Assembly/Origin Mult Dev Assembly Site 12/Mar/2024
HTML спецификация STGx10NC60KD

сектор окружающей среды и экспортные категории

свойство Описание
ECCN EAR99
HTSUS 8541.29.0095
Уровень чувствительности к влаге (MSL) 1 (Unlimited)
Достигнуто состояние REACH REACH Unaffected
Состояние RoHS Соответствует стандарту RoHS
