номенклатурный номер |
UC2825ADW
|
---|---|
производитель | Texas Instruments |
Прочие номера деталей |
296-2490-5-ND
-UC2825ADWG4
-296-2490-5
-296-2490-5-ND
2156-UC2825ADW-TI
-296-2490-5-NDR
296-2490-5
-UC2825ADWG4-NDR
-UC2825ADW-NDR
296-2490-5-NDR
TEXTISUC2825ADW
|
описание | IC REG CTRLR MULT TOP 16SOIC |
подробное описание | Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 16-SOIC |
Стандартный срок поставки | 12 weeks |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | Texas Instruments | |
серия | ||
упаковка |
Трубка
|
|
Статус | Active | |

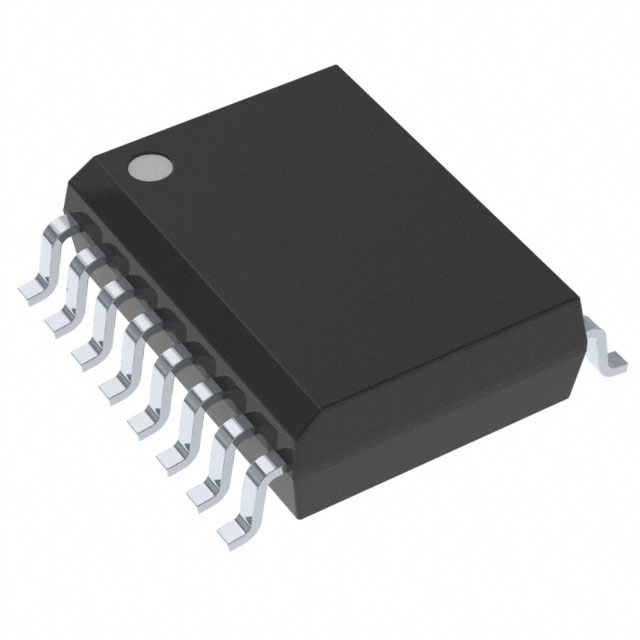

Пакет/кейс | 16-SOIC (0.295", 7.50mm Width) | |
Тип выхода | Transistor Driver | |
Тип монтажа | Surface Mount | |
Функция | Step-Up, Step-Up/Step-Down | |
Рабочая Температура | -40°C ~ 85°C (TA) | |
Конфигурация выхода | Positive | |
Частота — переключение | 400kHz ~ 1MHz | |
Топология | Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull | |
Напряжение-питание (Vcc/Vdd) | 8.4V ~ 22V | |
Пакет устройств поставщика | 16-SOIC | |
Синхронный выпрямитель | No | |
Функции управления | Current Limit, Frequency Control, Ramp, Soft Start | |
Выходные фазы | 1 | |
Рабочий цикл (макс.) | 50% | |
Синхронизация часов | No | |
Количество выходов | 2 |
Тип ресурса | ссылка | |
---|---|---|
Правила | UC2825ADW |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8542.39.0001 | |
Уровень чувствительности к влаге (MSL) | 2 (1 Year) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | Соответствует стандарту RoHS |
